油分排水（食品・水産・食肉）が増え、ノルヘキ規制値オーバー、油分解・油処理・油除去など何らかの対策が必要に‥（ノルマルヘキサン【ノルヘキ】抽出物質対策）
オーザック（OZAC）排水処理システム（排水処理装置）が解決します！！
お悩み（トラブル）①
油（ノルマルヘキサン【ノルヘキ】抽出物質対策）の排水処理に、工場（食品・水産・食肉）で、浮上分離装置、凝集剤、油分解剤など費用がかかる。
オーザック（OZAC）排水処理システム（排水処理装置・設備）が解決します！！
TROUBLE
お悩み（トラブル）
Excess sludge
なぜトラブルのもとになる油を分解しなくてはいけないのか
そもそも油・油脂（食品・水産・食肉）は排水処理（活性汚泥）装置の天敵（トラブルの元）です。油・油脂分が多いと排水処理の活性汚泥は機能しません。したがって従来の食品・水産・食肉などに対する排水処理技術では、まず油を分離する（グリーストラップ・浮上分離装置など）ことが重要でした。
しかし、油分を分離したのでは産廃量が増えて余計にコストがかかるし、油と水が混ざってエマルジョン化してしまったら分離さえできません。
そして油分（食品・水産・食肉）の混入で、活性汚泥（排水処理装置）は不調になり、ノルマルヘキサン（ノルヘキ）抽出物質の規制値オーバー、管理の大変さや、悪臭・臭気問題、産廃増加によるコストアップなど、様々なトラブル問題になってきました。
Reduction
排水処理場（食品・水産・食肉）の改造は必要なのか
まずは油分が多いトラブルを起こしている排水処理の原水の内訳の調査と現在の運転状況の確認を行う必要があります。
油対策（食品・水産・食肉）のため排水処理装置の水槽を増設する改造工事は莫大な費用や土地を必要とします。
油分が多い排水処理（食品・水産・食肉）の運転方法や散気装置をマイクロ・ナノバブル発生装置に変えることで、現状の水槽容量のまま、工場からの排出方法や運転方法、散気装置等の変更で油対策（食品・水産・食肉）の能力を上げられるケースを多く経験しています。
調整槽、油脂分離槽などにオゾンマイクロ・ナノバブル発生装置（排水処理装置）を投込み設置するだけでトラブルの定型的な事例である油・油脂処理（食品・水産・食肉）に革命を起こします。
オーザック「OZAC」排水処理システム（排水処理装置）を使った処理能力改善
オーザック処理（排水処理装置） メリット①
油処理が得意！
オゾンファインバブルは、油・油脂分処理（n-Hxノルマルヘキサン抽出物（ノルヘキ）対策）、ＳＳ処理という従来、排水処理の天敵と呼ばれるターゲットに非常に効果的という特長があります。単純に考えて、油・油脂や例えばパルプのＳＳを構成する主な元素は何でしょうか？
そうＣ（炭素）とＨ（水素）です。オゾンファインバブル（排水処理装置）はＯがＯ2に不安定な状態で結合したＯ3をファインバブル化させるため、このＣとＨにＯ3が激しく反応し、Ｈ２ＯとＣＯ２に分解します。非常にシンプルです。悪臭・臭気も一切発生しません。
油は動物系の飽和脂肪酸と魚系の不飽和脂肪酸に分類され、オゾンは不飽和脂肪酸にしか効果がないとの記載もネット上にはありますが、全くそのようなことはありません。
高濃度オゾンを激しく撹拌してファインバブル化しているオーザック処理の場合、不飽和脂肪酸はもちろん、固形化していなければ飽和脂肪酸も、全く関係なく油脂分解が可能です。
現にオーザック（OZAC）排水処理システム（排水処理装置）実証プラントとして稼働している「長岡食肉センター」は食肉の飽和脂肪酸、n-Hx最大22,000mg/ℓを＜5ｍｇ/ℓまでノートラブルで分解しています。
オゾンファインバブル発生装置は既存の排水処理設備に投げ込みで簡単に追加設置が可能なため、油脂分解やＳＳ分解でお困りの工場はぜひ、ご採用いただきたいところです。
オーザック処理（排水処理装置） メリット②
臭気のない処理設備、脱色効果
ＯＺＡＣ（オーザック）排水処理システム（排水処理装置）では、オゾンファインバブルの圧壊によるＯＨラジカル反応によって、排水中の有機物を直接物理的に分解するとともに悪臭・臭気・腐敗臭や色も同時に分解されます。排水処理特有の悪臭・臭気や着色といった問題は、オゾンファインバブルを使用したオーザック排水処理システム（排水処理装置）の場合にはほとんど気にならなくなります。
オーザック（OZAC）排水処理システム（排水処理装置）実証プラントである新潟県長岡市にある「長岡食肉センター」などの排水処理設備では全く悪臭・臭気がなく、見学される方は皆驚かれます。
排水処理設備からの悪臭・臭気や排水の着色で、近隣の住民からのクレーム対策に頭を悩めている企業にとっては、既存の設備に投げ込んで、簡単に設置できるオゾンファインバブル処理、オーザック排水処理システム（排水処理装置）はまさに朗報となるでしょう。
従来の設備（排水処理装置）で悪臭・臭気問題で脱臭装置を導入している企業様も、オゾンファインバブル装置、オーザック処理を導入すれば脱臭装置の稼働は不要となります。活性炭のコストや電気代はカットされ、工場の維持管理費用の低減につながります。
オーザック処理（排水処理装置） メリット③
汚泥発生量の減少
オーザック処理（排水処理装置） メリット④
既存施設への設置が可能、省スペース、省エネ
オーザック排水処理システム（排水処理装置）では、オゾンマイクロ・ナノバブル発生装置の調整槽への投入でＢＯＤ・ノルヘキ負荷を低減！
さらにオーザック（OZAC）排水処理システム（排水処理装置）の場合、ＯＺＡＣ（オーザック）排水処理システムは、既存の排水処理設備の調整槽や曝気槽などに投げ込みで簡単に追加設置が可能という点や、新設の場合、活性汚泥法など今まで排水処理設備と比較し、小規模な設備面積での対応が可能という点が特長です。
排水処理の前処理においてはオゾンとマイクロ・ナノバブルによる強力な酸化反応処理により、油・油脂・有機物を物理的に分解、活性汚泥法の調整槽に装置を投入するだけで前処理が可能になります。油・油脂は分解し、悪臭・臭気も一切発生しなくなります。
オーザック排水処理システム（排水処理装置）の場合、曝気槽には低濃度オゾン+空気・マイクロ・ナノバブル発生装置と活性炭含有特殊担体ＡＣＢキャリアを投入しますが、活性汚泥に比べ、余剰汚泥の発生が極端に少ない状態でも2～４倍程度の容積負荷が可能になるので、排水処理の曝気槽容積も小さくすることが可能です。逆に言えば、既設の活性汚泥処理、排水処理の曝気槽に対し、オゾンファインバブル発生装置ＹＪノズル、ＡＣＢキャリアを槽に投げ込みオーザック処理に変更するだけで２～４倍の能力アップを可能にします。
またオーザック（OZAC）排水処理システム（排水処理装置）で使用されるファインバブル発生装置ＹＪノズルは最大で10ｍの水深でも気体の自吸が可能ですので、従来のブロワによる水深5ｍ程度の曝気以上に効率の良い深層曝気も可能となります。排水処理に必要な空気量を効率的に供給出来るため、曝気槽のブロワを減らして同様な効果が発揮でき、省エネにも寄与します。空気条件での酸素溶解効率は水深１ｍあたり約10％、水深５ｍであれば、なんと50％もの酸素溶解効率を達成します。
YJノズルを調整槽に投入することで、オゾン＋マイクロ・ナノバブル装置を稼働できる
オーザック排水処理システム（排水処理装置）を実施することで、油処理、油脂対策などといったお困りごとを解決できた事例を紹介します。
油の混じった排水を分解した実施例
オーザック（OZAC）排水処理システム（排水処理装置）を使った悪臭・臭気改善
Ａ）油脂分解（飽和脂肪酸）・ノルヘキサン改善実績
産廃汚泥ゼロ、沈殿槽無しで河川放流
「長岡食肉センター」ＯＺＡＣ（オーザック）排水処理システム（排水処理装置）
食肉加工を専門に行う新潟県長岡市に本社工場を有する「株式会社長岡食肉センター」から排出される工場排水は、屠殺された豚の内蔵等を解体・洗浄・煮沸する際に出る油脂分や、血液が混入するため、河川放流が難しい状況であった。悪臭・臭気問題もあり、カラスの大群やタヌキが集まってくるありさまであった。このため、排水の基準値をクリアーするためには、油処理のため浮上分離前処理および標準活性汚泥法による従来型の大規模な排水処理施設を作る必要があった。
しかし、同社の敷地面積は大規模な施設を作るには小さく、従来の排水処理プラントは設置が不可能であり、小規模で、より高効率かつ悪臭・臭気の発生しない排水処理システムを建設する必要があった。
〇開発の目標
敷地面積が狭く、排水処理で必要な調整槽や浮上分離装置、沈殿槽を設置するスペースが無いことから、現在までに弊社が培ってきた技術を基に、オゾンとマイクロ・ナノバブル、更に活性炭含有特殊担体ＡＣＢキャリアを活用し、脱水汚泥を出さずに排水する高性能な排水処理システムを開発することを念頭に設計を進めた。「オーザック排水処理システム（排水処理装置）はこのような経緯で誕生した。オゾンマイクロ・ナノバブル効果により、油・油脂分解が可能で悪臭・臭気が全くと言っていいほど発生しない点も大きな特長である。
処理フローおよびシステムの内容
第一号プラント 長岡食肉センター廃水処理施設の場合
調整槽なし⇒オゾン反応槽⇒スポンジ担体曝気槽⇒沈殿槽なし⇒放流
導入前
| 通常BOD | 500（最大値11,000）mg/ℓ |
|---|---|
| 通常COD | 100（最大値150）mg/ℓ |
| 通常SS | 540（最大値14,000）mg/ℓ |
| 通常n-Hx | 220（最大値22,000）mg/ℓ |
導入後
| BOD | 23 mg/ℓ |
|---|---|
| COD | 17 mg/ℓ |
| SS | 16 mg/ℓ |
| n-Hx | ＜ 5 mg/ℓ |
オーザック排水処理システム（排水処理装置）は、排水処理の原水槽から出た廃水をオゾン反応槽で前処理を行い、最も強力な酸化力を有するオゾンが大量のＯＨラジカルを発生して、有機物を分解、次の生物処理槽で微生物が有機物を捕食する際に、分解しやすくする効果も兼ね備える。また場合によっては中間生成物が発生して浮上分離するものの、再溶解し分解が可能です。また、積極的にこれを取り除くことでより浄化効率を上げることも可能です。オーザック排水処理システム（排水処理装置）の場合、オゾンマイクロ・ナノバブルによる元からの消臭効果で臭気は殆ど発生しません。
次に排水処理のオゾン反応槽でオゾンマイクロ・ナノバブルにより、有機物分解が促進された廃液が、活性炭含有スポンジ担体生物処理槽へ移行。オゾンはそのほとんどが分解されており、活性炭含有特殊スポンジ担体生物処理槽の微生物に悪影響を与えることは全くない。それどころか本OZAC処理法では生物処理槽でも積極的にオゾンをマイクロ・ナノバブル化させて、フリーラジカルによる分解、活性炭触媒機能によるスポンジ表面でのオゾン⇒純酸素への変換効果により、純酸素を供給された微生物は活性炭担体において、より極限まで活性化する。
排水処理でのオゾンは数時間程度の残存する場合があるが、活性炭の作用によりオゾン⇒純酸素に変化し、純酸素供給がマイクロポーラス内で行われるため、むしろここで微生物が通常の曝気以上に活性化し分解性を高めることになる。
オーザック排水処理システム（排水処理装置）特有のマイクロ・ナノバブル水は浸透性があがるという大きな特徴がある。この活性炭含有スポンジ担体の表面には上記のように極限に活性化した好気性微生物が大量に発生するが、この担体の中心部や内部には、実は通性嫌気性菌も繁殖している。この通性嫌気性菌は通常の曝気水では殆ど仕事を行わないのに対し、マイクロ・ナノバブル水の場合は水の抵抗が減り、浸透性が高まるため、その担体内部まで水が浸入しやすくなり、侵入し接触するようになる。オーザック排水処理システム（排水処理装置）の場合、この結果として、マイクロ・ナノバブルが通性嫌気性菌を刺激することにより、通性嫌気性菌も活性化、この結果として好気性菌と通性嫌気性菌の両方が活性化し、食物連鎖をおこすためＳＳや汚泥の発生がさらに抑えられるという仕組みである。
このスポンジ担体生物処理槽への曝気をＹＪノズルのマイクロ・ナノバブルでおこなうと、流路内の激しい乱流と、その圧壊作用によりＳＳが分解してしまうと同時に低濃度オゾンマイクロ・ナノバブルの作用により、浮遊性の微生物活動は阻害される結果、処理水にはＭＬＳＳが殆ど発生せず、ほぼそのままでの放流が可能となる。オーザック排水処理システム（排水処理装置）では、油・油脂が完全に分解処理され悪臭・臭気が派生していないのはいうまでもない。
導入経過
・2016.11
長岡食肉センターより、排水処理改善（排水処理装置の採用）の相談を受け、調査を開始。
・2016.12～2017.2
オゾン+マイクロ・ナノバブル+活性炭担体による技術開発と共に、高効率な排水処理システムの提案を行い、基礎データ蓄積のためのラボ試験や新たな設備設計を行い、見積書を提出する。オーザック排水処理システム（排水処理装置）の誕生。
・2017.6
契約書を締結
・2017.10
工事着工～第1号機を納入
・2017.11
設備稼働～引き渡し
・2018.6
新潟県水質基準合格
・2019.9
最新水質検査結果
以下の通り、基準値を大幅に下回っている。
〇最新の公的水質検査データ
油・油脂分解（不飽和脂肪酸）n-Hx・ノルマルヘキサン抽出物改善 放流水の水質レベルがなんとＢＯＤ１mg/ℓ以下に！
B）某水産大手工場 ＯＺＡＣ（オーザック）排水処理システム（排水処理装置）
オーザック排水処理システム（排水処理装置）を実施することで、油・油脂分解処理による廃水処理の水質改善効果が発揮され、お困りごとを解決できた事例を紹介します。
1.試験目的
オゾン＋マイクロ・ナノバブル装置による実証試験によって、水産業排水処理（油・油脂分解）の安定化と負荷軽減の効果を検証する。
2.試験期間
2018年10月31日（水）～11月28日（水）
2-1.工程表
| 項目 | 10月 | 11月 |
| 取付工事 | 30～31日 | |
| 運転期間 | 1日～28日 | |
| 撤去工事 | 29日 |

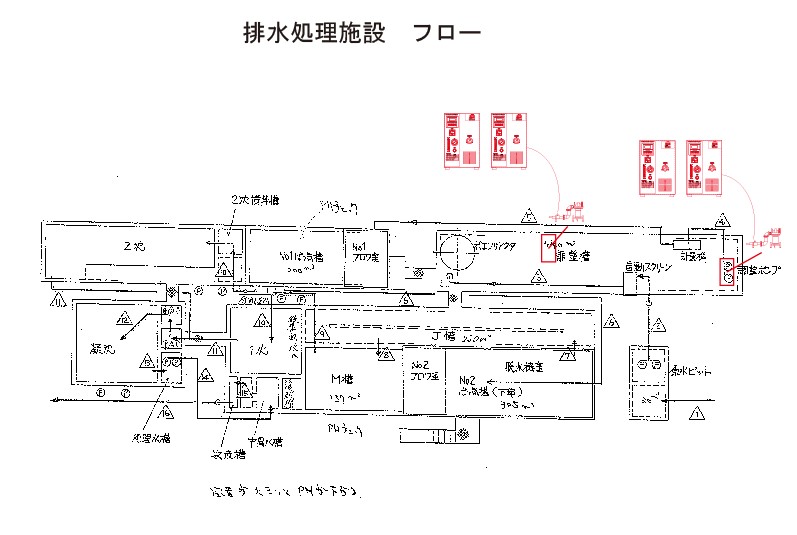

3.試験場所 排水処理施設
4. 稼働前と稼働後の変化
オゾンマイクロ・ナノバブル設置 ３週間後
油・油脂分解（不飽和脂肪酸） n-Hx・ノルマルヘキサン改善 採用系統の汚泥発生量が１/７に減少！
C）某加工食品大手工場 ＯＺＡＣ（オーザック）排水処理システム（排水処理装置）実施例
オーザック（OZAC）排水処理システム（排水処理装置）を実施することで、油・油脂分解処理による廃水処理の水質改善効果が発揮され、お困りごとを解決できた事例を紹介します。
1)はじめに
茨城県内 加工食品製造 工場様、排水処理について、
- 調整槽におけるオゾン＋マイクロ・ナノバブルによる酸化反応（油・油脂分解）
- ＡＣＢキャリアによる生物処理
による廃液性状の変化について現地工場にて試験を行った。
2)実験日時
O3＋MB処理＝２０２０年 ３月１２日（木）～２３日（月）の１０日間後に採取
O3＋MB処理＝２０２０年 ３月２４日（月）～３１日（火）の１８日間後に採取
ACBキャリア処理＝３月３１日（火）～４月６日（月）の７日間後に採取
3)実地試験場所
茨城県 加工食品製造 工場様 排水処理施設内
4)実施試験社
エンバイロ・ビジョン株式会社
5)試験条件
排水量：通常の排水処理量を維持
・試験構成装置
- マイクロ・ナノバブル発生装置：ＹＪ－３２×１台 ＝調整槽に設置
- マイクロ・ナノバブル発生装置：ＹＪ－４０×1台 ＝調整槽に設置
- オゾン発生装置：３０ｇ／ｈ×４台
- ACBキャリア＝２００Ⅼの排水容量の１５％＝３０Ｌ投入
6)試験結果
| № | 経過時間
[h] |
採取
時刻 |
pH | BOD
[mg/L] |
COD
[mg/L] |
SS
[mg/L] |
n-Hex
[mg/L] |
備 考 | |
| 1 | 原水 | 15:00 | 5.9 | 450 | 280 | 400 | 66 | ３月２３日採取 | |
| 2 | O3＋MB 10d | 17:00 | 6.5 | 270 | 130 | 170 | 32 | ３月２３日採取 | |
| 3 | ACB 7d | 11:00 | 8.5 | ＜1.0 | 15 | ＜10 | ＜2.5 | 無色透明 |
7)観察
- 試験開始直後から水面に油・油脂や汚泥が浮上してきた。（マイクロ・ナノバブルの洗浄効果により、周りの壁に張り付いた汚れが剥がれた状態）
- 原水は当初は異臭がしていたが、試験を開始してから悪臭・臭気がかなり減少した。
- 色の変化は、10日後、経過すると薄くなり、SS成分が極端に減少した。

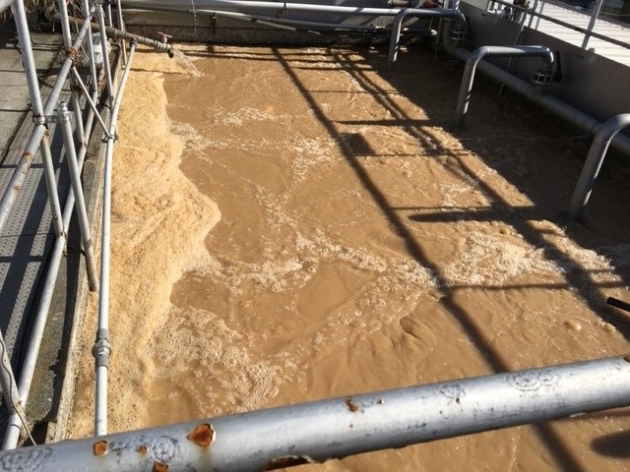

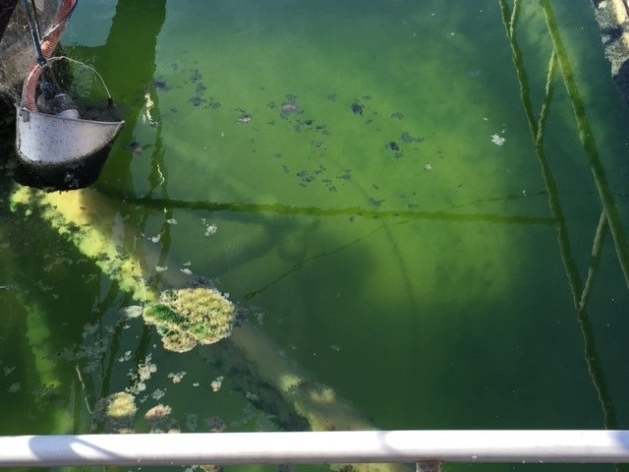

- 試験経過時には、排水処理全体の安定化が図られており、沈殿槽の濁りも少なくなっている。
8)考察
- 試験開始１０日後には、調整槽の排水の状態が依然と比べて安定していることが確認できました。数値的にも、ＢＯＤ，ＣＯＤ，ＳＳ，n－Ｈｘ（ノルヘキ）の何れも低下しており、オゾン＋マイクロ・ナノバブルによる酸化反応の効果が表れていました。この排水前処理によって難分解性有機物の組成が変化し、中間生成物となることで負荷を軽減します。また、Ｏ3→Ｏ2によるＤＯ値アップにより、後段の生物処理が順調に行われ、沈殿槽でも透視度が上がるなどの現象が見て取れました。更には、汚泥量の減少にも寄与しているようです。
- １０日後の調整槽排水を比較すると、かなり透視度が増しており、油脂分の低下による排水処理施設全体の安定化が図られることで、放流値の順守が可能と考えます。
- 次の工程として、ACBキャリア（活性炭含有担体）による生物処理試験を行い、目視では無色透明な排水になることが確認でき、測定値も報告下限値以下になることが実証されました。（3）
また貴社の処理槽はＡ処理槽(オゾンマイクロナノバブル設置済)、Ｂ処理槽（オゾン無し）の2系統となっているが、各系統の汚泥発生割合は以下の通り
オゾンマイクロナノバブルを導入した系統は、未導入の系統や本系統導入。以前に比べ、余剰汚泥発生量が約１/７までに減少している。

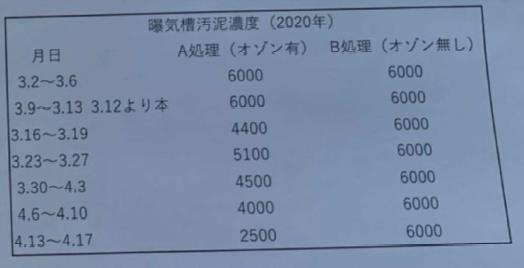

曝気槽の汚泥（ＭＬＳＳ）濃度ですが、以下の通り、Ａ処理（オゾンマイクロナノバブル導入ライン）のほうが、負荷がオゾンマイクロナノバブル前処理で減少しているため、未導入のＢ処理に比べ、汚泥濃度が大幅に減少していることがわかる。
オーザック（OZAC）排水処理システム（排水処理装置）のオゾンマイクロナノバブルを導入した系統は、未導入の系統に比べ汚泥濃度が約6割も減少し、半分以下の濃度となっている。
オーザック処理システムフロー図実例
上記はオーザック（OZAC）排水処理システム（排水処理装置）の実証プラント「長岡食肉センター」のフロー図です。
オーザック（OZAC）排水処理システム（排水処理装置）の場合、調整槽に設置された汚水でも目詰まりのないファインバブル発生装置ＹＪノズルから、オゾン＋マイクロ・ナノバブル（ウルトラファインバブル）を放出させ、最も強力な酸化力を有するオゾンが大量のＯＨラジカルを発生し、バブルの圧壊作用とあいまって有機物を物理的に分解します。
オーザック（OZAC）排水処理システム（排水処理装置）では、オゾンファインバブルにより分解が促進された廃液が、活性炭含有スポンジ担体が敷設された曝気槽へ移行。担体に含有される活性炭の作用によりオゾンファインバブルが酸素に変化し、高濃度純酸素供給が担体のマイクロポーラス内で行われるため、通常の曝気以上に微生物が活性化し分解性を高めます。
オーザック（OZAC）排水処理システム（排水処理装置）で使用されるファインバブルは水の浸透性を高める効果があり、この結果、担体表層の好気性微生物と担体内部の通性嫌気性微生物の両方が活性化し、有機物分解が促進され、更には両社が食物連鎖を起こす事でＳＳや汚泥の発生がさらに抑えられます。
オーザック（OZAC）排水処理システム（排水処理装置）では、流路内の激しい乱流と、その一方、オゾンファインバブルの圧壊作用によりＳＳや浮遊性の微生物が分解してしまうために汚泥は極少の状態で、沈殿槽を介さず、そのまま河川、水路、海域、下水放流が可能となります。
